2010年5月22日土曜日

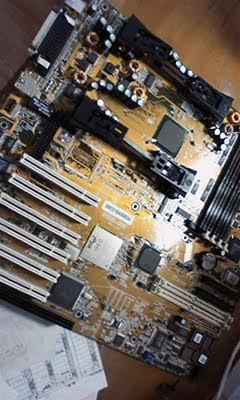

ASUS P2B-D2

適当に調べてみても日本語で詳細書いてあるのが無いので一応
正直、Motherboard.cz見た方がいいんですけどね(ぉ


【ASUS P2B-D2】

・説明
P2B-DからAGPとISA一本はずしてオンボSCSIとオンボVGAとi960乗っけてATサイズに引き伸ばしたマザーボード(?)
つい440BXと440GXを間違えて作ったと思っちゃう程の構成である
そのせいか440GXマザーすら凌駕するお値段(\105800@ドスパラ)を誇ったらしい
440BXとしてはAGPが無いのとOCできないのとやたらデカいのと高いのと国内だとマイナーすぎる事が欠点


・規格
Full-Size AT (12" x 14")
(ちなみにAT規格はE-ATXと同じ12"x13"の305mm×330mmなんですが…)


・対応CPU
くらます~加藤麻衣(1.02 A18以前)
くらます~河童(1.02 A18以降)
くらます~鱈鯖(電圧調整可能で鱈対応の下駄使用時)


・チップセット
Intel 440BX


・メモリ
PC100 SDRAM *4 8~1024MB(ECC REG対応)
72pin SIMM *2 4~256MB(i960用)


・オンボード
I2O:Intel i960RD
 EEPROM: 512KB flash EEPROM *2(最大2MBに増設可能)
 Kernel: lxWorks real-time kernel

LAN:Intel EtherExpress PRO/100+(i82558)
 Wake-On-LAN対応

SCSI:Adaptec AIC-7890AB + AIC-3860
 68-pin Ultra2 *1
 68-pin Ultra Wide *1
 50-pin Ultra SCSI *1

VGA:S3 Trio64 V2/DX 1MB(最大2MBに増設可能)


・I/O
UATA33 *2
Floppy Port *1
Serial Ports *2
Parallel Port *1
USB(1.1) *2
PS/2 Mouse *1
PS/2 Keyboard *1
IrDA TX/RX header *1


・拡張スロット
PCI *6(下3本はi960経由)
ISA *1(PCI6番と排他)


・最新BIOSとかマニュアルとか
http://support.asus.com/download/download.aspx?model=P2B-D2&os=3&SLanguage=ja-jp


・その他いろいろ
 私のP2B-D2にはTrio君がいない(オンボグラが無い)
 そしてMotherboard.czの画像と違ってATサービスコネクタがある
 今週見つけた新製品で12年近く"P2B-DS2"と誤字られたまま放置されている(ぉ
